在太阳资源勘查、野外科研试验、农业气象观测、光伏场地评估工作中，很多采购人员都会遇到一个核心疑问：便携式太阳辐射设备，到底选热电堆还是硅光电池传感器？

武汉辰云科技YGY‑TBQ便携式太阳总辐射记录仪，配套TBQ外置总辐射传感器，核心感应元件为绕线电镀式热电堆，并非硅光电池传感器。结合官方说明书V.04完整资料，从原理、硬件参数、整机功能、现场实操、通讯存储等维度做完整解析，帮助用户厘清选型差异，用好这套便携式观测设备。

一、核心传感器：热电堆原理，区别于硅光电池

YGY‑TBQ整套设备由外置TBQ太阳总辐射传感器+手持采集记录仪两部分组成，辐射测量的核心在外置探头，探头内部采用热电堆感应元件，依靠热电效应工作。

> 热电堆工作逻辑：感应面黑色涂层接收太阳全波段辐射后吸热升温，热结点与冷结点形成温差，输出和辐照度成正比的温差电动势，以此换算太阳总辐射能量，光谱覆盖0.3‑3μm，覆盖太阳绝大多数短波能量区间。

- 热电堆（本设备配置）：测量的是辐射能量，全光谱响应，量程0‑2000W/㎡，精度±3%，分辨率1W/㎡，适合科研计量、资源评估、项目检测，可输出实时辐照度、日辐射累计、日照时数数据，满足气象级观测要求。

> TBQ传感器工作温度‑40℃~+50℃，湿度0‑100%RH，可适应露天野外严苛环境；手持主机工作温度‑20℃~60℃，兼顾低温野外与夏季高温场景。

二、整机硬件与功能特点

YGY‑TBQ属于一体化便携式太阳总辐射记录仪，不是单一传感器，手持主机负责采集、显示、存储、报警、通讯，整套设备兼顾野外便携与数据完整记录能力。

1、显示与数据模式

240×160点阵背光液晶屏，支持显示实时值、最大值、平均值三种模式；长按上键即可切换显示；平均值支持自定义平均时间。具备声光报警功能，用户设置辐射上下限阈值，当实测数值超出阈值，仪器自动声光报警，按键解除报警，适合现场超限监控。

2、大容量本地存储

内置FLASH存储芯片，最多存储9.8万条**观测数据；记录间隔可在1‑240分钟自由设定，按15分钟存储一次计算，可连续存储一年以上现场数据，无外接电脑也可完成野外长时间采样记录。

3、多模式供电，低功耗野外适配

标配4节7号干电池供电；可选配充电锂电池、太阳能供电套件，实现无人值守长期观测。

设备内置多重节能策略：屏幕背光开关、自动关机、传感器休眠、GPRS休眠。休眠模式下传感器定时通电采集，其余时间断电，大幅延长电池续航，非常适合无市电的野外点位。

4、丰富通讯与扩展能力

USB接口：设置为YG协议，连接电脑，通过配套气象站软件读取、导出历史数据，做后期分析处理；

ModBus协议：切换ModB模式，支持寄存器读取，可对接第三方采集系统，可读取总辐射、日累计辐射、日照时数等数据。

5、便携结构

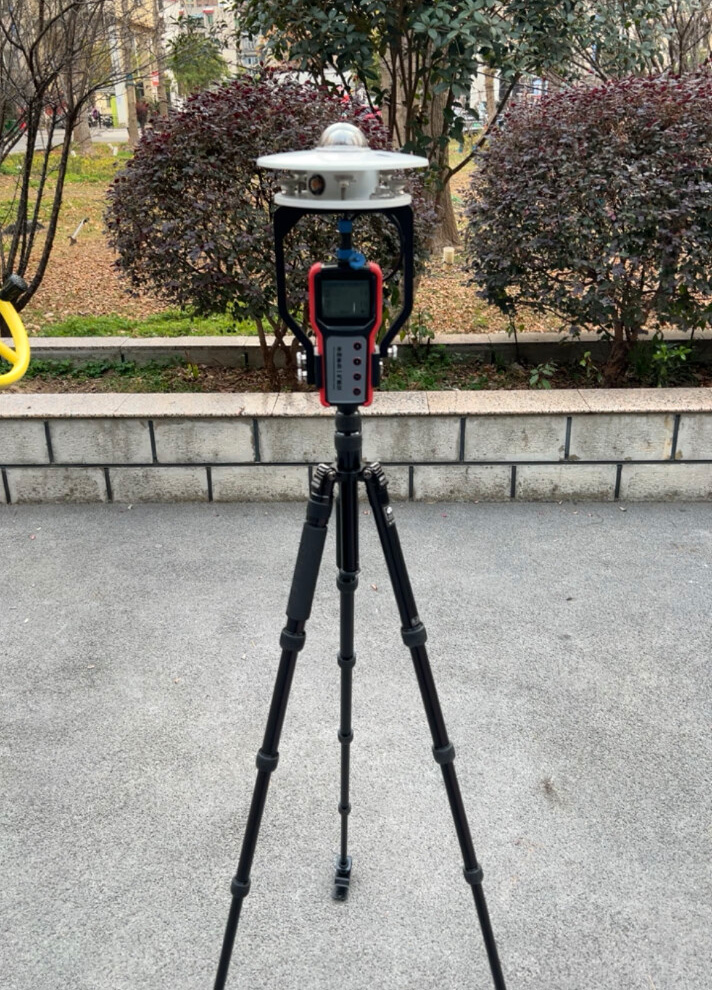

手持主机净重约0.5kg；选配三脚架、专业防水包装箱后整套约2kg，方便外业人员携带奔赴农田、光伏场区、山地、建筑屋面等临时观测点。

三、现场安装与实操要点

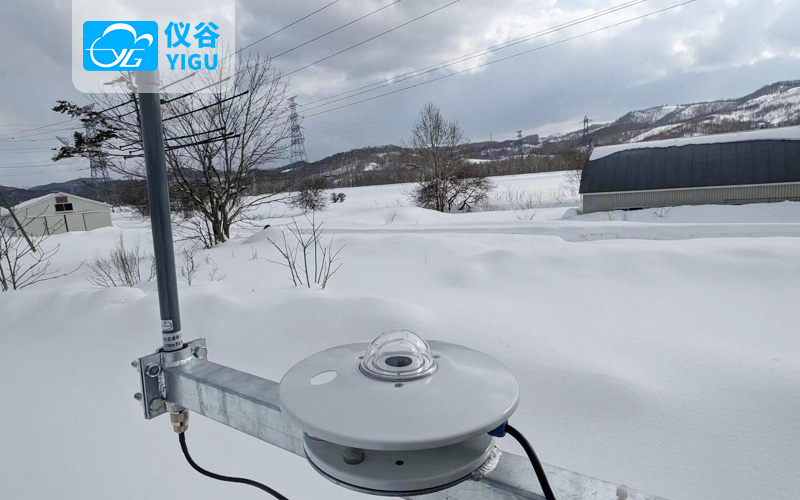

TBQ热电堆总辐射传感器属于精密光学仪器，安装直接决定测量准确度，

要求：

1.传感器安装位置四周必须空旷，感应半球上方不能有树木、建筑遮挡；

2.安装后必须调平，保证传感器感应面水平；

3.打开传感器保护遮光罩，电缆与手持记录仪正确连接，即可开展观测；

4.禁止自行拆卸传感器；避免粉尘、化学试剂污染感应面；结露、强沙尘环境注意防护；电量不足及时更换电池，防止漏液损坏仪器。

> 参数设置提醒：使用前需要校对系统时间，设置存储间隔；若开启休眠功能，休眠时段屏幕显示“S”标记，此时不实时采集，仅按周期采样，适合省电，但不适合需要秒级连续观测的场景。

四、典型应用场景

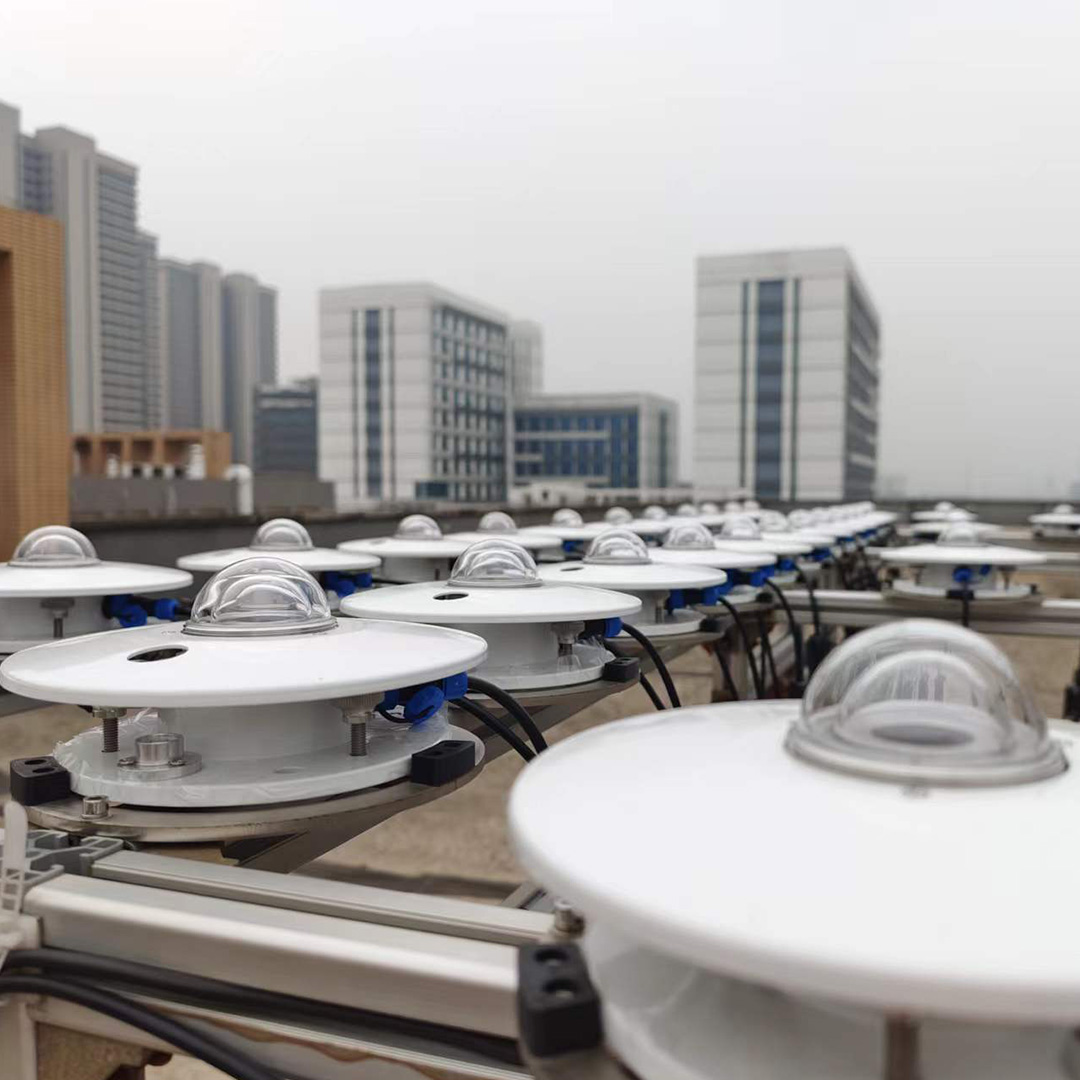

1.太阳能资源评估：光伏项目前期踏勘，实地采集场地太阳总辐射数据，评估资源禀赋；

2.农林气象科研：大田、设施农业田间移动监测，研究辐射条件对作物生长的影响；

3.建筑节能检测：建筑屋顶、幕墙太阳辐射实测，用于建筑能耗、采光模拟计算；

4.教学与野外科考：高校、科研院所野外流动观测，获取局地太阳辐射数据；

5.环保、水文气象移动巡检：临时点位气象要素快速采样。

五、选型总结：热电堆是YGY‑TBQ的核心价值

很多便携式辐射仪器为压缩成本选用硅光电池，只能做定性光照参考。而武汉辰云YGY‑TBQ便携式太阳总辐射记录仪标配TBQ热电堆总辐射传感器，实现气象级能量测量，再叠加手持机本地存储、报警、GPS定位、有线/无线通讯、低功耗便携整套能力，兼顾实验室级测量精度和野外移动作业需求。

采购和使用时需要分清：如果需要太阳辐射能量值（W/㎡）用于评估、科研、检测，必须选择热电堆传感器；硅光电池产品只能做简易光照参考，不可替代本类设备。使用过程中，参照说明书规范完成架设调平、参数设置、定期维护，就可以获得稳定可靠的观测结果。
