YGY-FSXY1在线式风速风向仪

品牌：仪谷
品名：在线式风速风向仪
型号：YGY-FSXY1
防护等级：IP65
供电：使用AC220V转DC12V适配器供电，可选5V或24V；
通讯方式：RS232（标配）,RS485, USB, RJ45, GPRS, WIFI；
继电器触点容量（带报警功能-选配）：10A 250VAC（50/60HZ），10A 30VDC，10A 28VDC
应用范围：广泛用于气象、农林、环保、海洋、机场、港口、科学考察、校园教育等领域。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品信息

品牌名称	仪谷
产品型号	YGY-FSXY1
产品名称	在线式风速风向仪
产品材质	传感器+采集仪外壳：ABS工程塑料	三角支架：不锈钢	立杆支架：镀锌	支架横臂：铝合金
产品尺寸	333333cm（标配外箱）
产品净重	2kg（标配）
防护等级	IP65

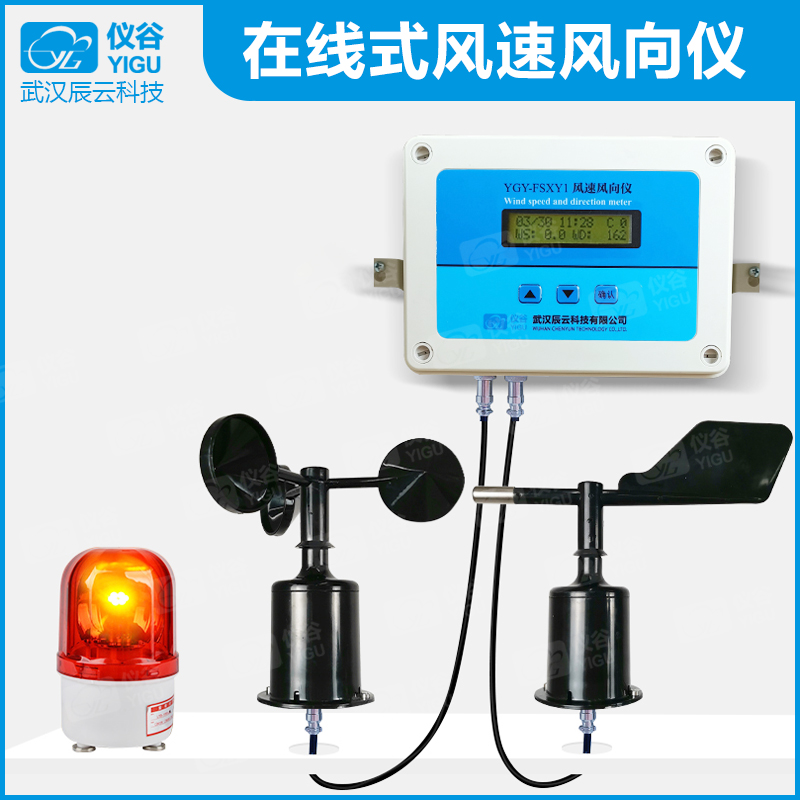

YGY-FSXY1风速风向仪是用于测量并记录大气中风速与风向的气象仪器。本仪器采用高清液晶显示屏显示当前日期、时间及风速、风向值；内置大容量FLASH存储芯片可自动存储至少一年的气象数据。

仪器带可配置多种通讯接口（RS232/RS485/USB/RJ45/GPRS）与计算机连接通讯，通过配套的气象站软件可观测实时风速风向，用户可使用气象站软件对气象数据进行记录，分析，存储和导出。

应用领域：本仪器可广泛用于气象、农林、环保、海洋、机场、港口、科学考察、校园教育等领域。

功能特点

● 高清字符型液晶显示屏，带低功耗背光，人机界面友好，按键操作简单；

● 风速、风向测量精度高，系统稳定可靠；

● 大容量数据存储，最多可存储57344条气象数据（数据记录间隔可在1-240分钟之间设置）；

● 标配RS232接口，多种通讯接口（RS485/RJ45/WIFI）可根据需要进行选择；

● 功能强大的自动气象站软件，方便远程监测及气象数据的处理分析；

● 结构设计科学合理，安装方便；

技术参数

供电	使用AC220V转DC12V适配器供电，可选直流5V，24V等供电
量程	风速：0～70m/s	风向：0～359°
准确度	风速：±（0.3+0.03V）m/s（V为实际风速）	风向：±3°
启动风速	≦0.5m/s
长期稳定性	风速：<0.1m/s/年	风向：1°/年
内部存储	4M bit（57344条数据）
记录间隔	1分钟～240分钟连续可调
通讯方式	RS232（标配），RS485，USB，RJ45，GPRS，WIFI
继电器触点容量（带报警功能-选配）	10A 250VAC（50/60HZ），10A 30VDC，10A 28VDC
工作环境	温度-20℃～60℃；湿度5％RH～95％RH（无凝露）
采集仪尺寸	170×120×92mm

配置说明

类别	配置选型	子单元	技术参数	备注

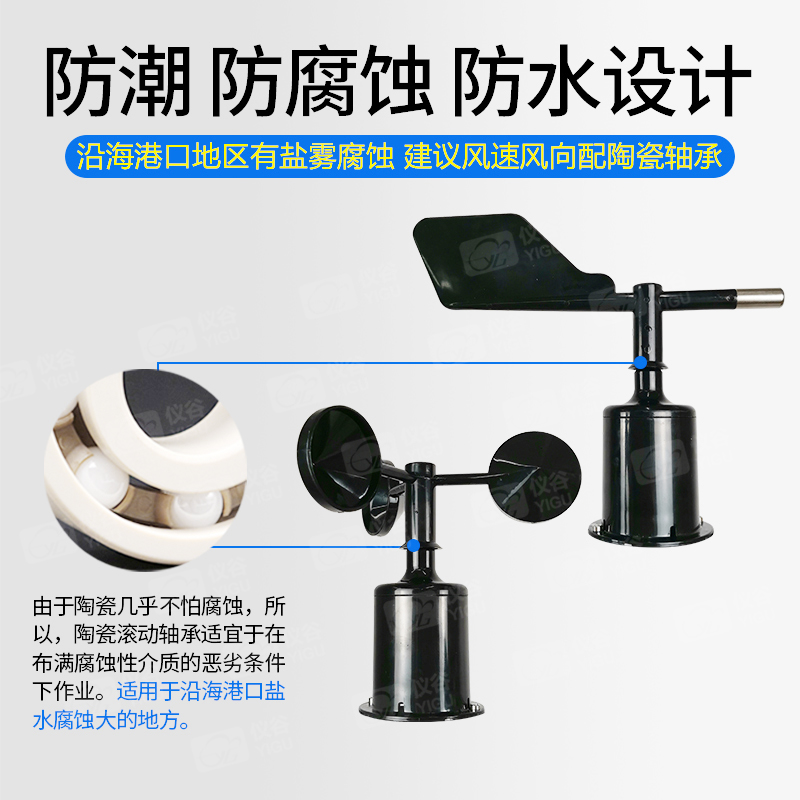

传感器	官方标配	风速传感器	量程：0--70m/s；分辨率：0.1m/s；准确度：±（0.3±0.03V）m/s	风速风向传感器线长默认2.3米，按实际情况考虑是否加长（一般是采集仪在室内，传感器在室外才需要，正常情况传感器和支架整套配置不需要做加长线）
	官方标配	风向传感器	量程：0--360°；分辨率：1°；准确度：±3°
数据采集仪	官方标配	2通道数据采集仪（YGY-FSXY1塑料外壳）	带232和485接口；中文LCD屏带背光；
软件	官方标配	单机版软件	可查看及存储历史数据，可导出EXCEL数据表格等。
	可选配	物联网软件	可在任意一台能上网的手机或者电脑上登陆查看，（需选择无线通讯方式实现）
供电系统 (二选一)	官方标配	220V供电	AC220V转DC12V适配器供电
	可选配	太阳能供电系统	10AH锂电池和30W太阳能板（可选21AH电池）
通讯方式（供选）	官方标配	232有线通讯	带USB转232数据转换线，232串口线
	可选配	485有线通讯	带USB转485数据转换线，485通讯线
	可选配	RJ45	RJ45以太网有线通讯接口
	可选配	GPRS无线传输模块	含手机SIM卡1张及1年流量费用，后续充值为50元/年
	可选配	WIFI	外置RS232/485转WIFI模块

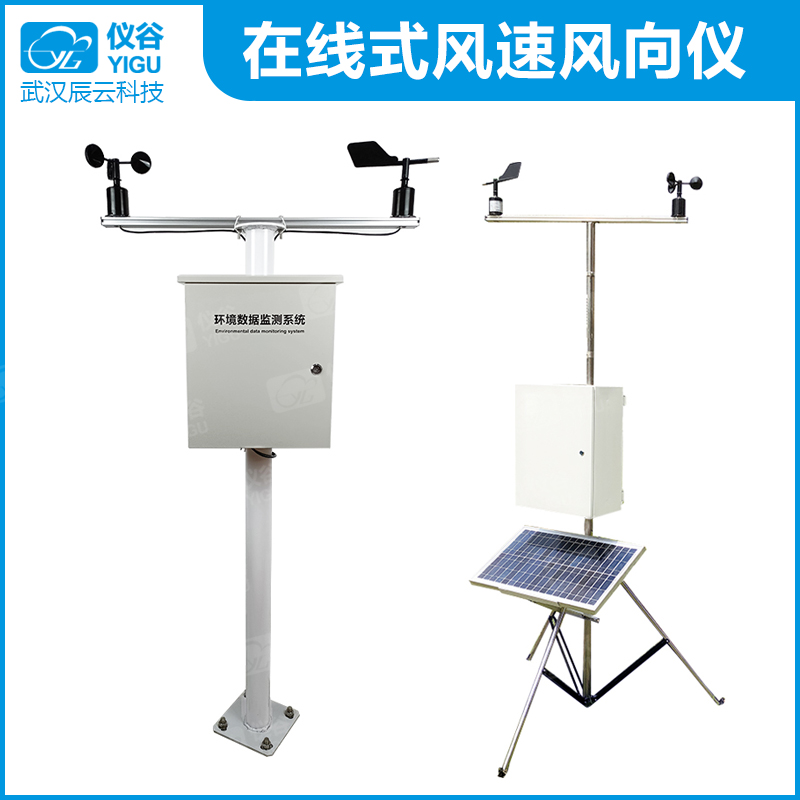

支架	可选配	可选30cm或50cm小支架	固定风速与风向传感器

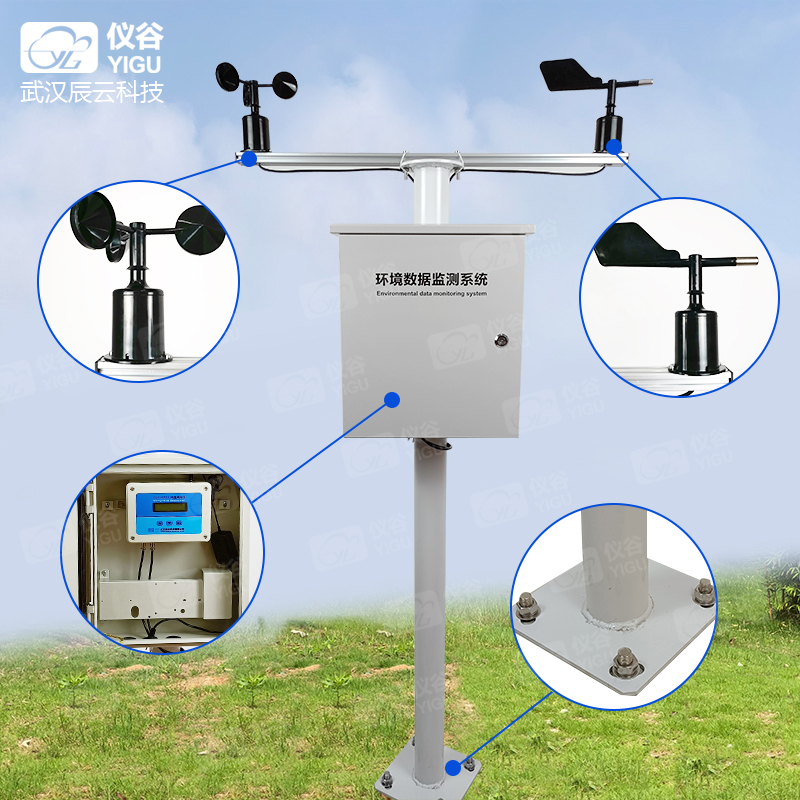

	可选配	2.5米立杆支架带	附带横臂
	可选配	2.5米三角支架带	附带横臂、防风拉锁及防风预埋件
配件	可选配	野外防护箱	以下情况之一，必选： 1.太阳能供电系统； 2.用于YGY-FSXY1塑料外壳采集仪野外工作； 3.用于YGY-FSXY1塑料外壳采集仪带GPRS通讯或WIFI通讯；

风速报警功能（选配）

风速报警功能为选配，带有该功能的仪器经过设置后，达到预设值时，仪器的继电器输出端子会闭合导通，可控制其他设备通电工作，同时伴有蜂鸣器报警声。

仪表带有报警功能，可按照步骤5.2在仪表上直接设置风速报警值。带有风速报警功能的仪表，上面配有2芯航插接口，接风速报警接线盒使用。

风速报警接线盒内部有2根导线（J1和J2）接在接线端子上，如果未到风速报警的设定值，J1和J2这2个触点是断开的；如果达到风速报警设定值，J1和J2触点闭合导通，同时伴有蜂鸣器声音报警。

仪器与电脑软件的连接

根据所采购的设备通讯方式，参照《YG-Weather自动气象站单机软件》或《YG-Cloud物联网云平台客户端》等说明书内容连接仪器和电脑，并对数据进行记录，分析，存储和导出。

产品清单

（1）风速风向仪（采集仪仪表）：1台
（2）风速、风向传感器：1套（带传感器线）
（3）AC220V转DC12V适配器：1个
（4）产品说明及软件光盘：1套

以下为可选不同通讯方式时所含配件
（1）选择RS232通讯时：
RS232双母头直连线：1根
USB转RS232线：1根

（2）选择RS485通讯时：
RS485通讯线：1根（一端DB9母头，一端线头接在USB转RS485转接头上）
USB转RS485转接头：1个

（3）选择GPRS无线通讯时：
GPRS（DTU）模块：1台（带天线，手机流量卡）
AC220V转DC12V适配器：1个（太阳能供电时无）
RS232双母头直连线：1根
USB转RS232线：1根
GPRS模块配置线：1根（可连电脑配置GPRS模块，或与仪表进行有线通讯）

异常现象的分析及解决方法

类别	问题现象	解决方法
显示问题	显示数据异常	检查各传感器线是否接触良好，航插是否插错，传感器是否进水或损坏。
	显示屏无显示	1、检查仪表供电线路，查看供电电压是否正常。
	显示屏无显示	2、查看使用环境温度，温度过低会导致液晶屏无法正常工作。

注：若不符合以上原因，请及时联系我公司售后服务部门或业务人员，以便维修或更换。

注意事项

1、请检查包装是否完好，并核对产品型号是否与选型一致；

2、切勿带电接线，接线完毕检查无误后方可通电；

3、使用时不要随意改动产品出厂时已焊接好的元器件或导线；

风力（风速）等级表

等级	名称	陆地地面物体特征	风速(米/秒)
0	无风	静，烟直上	0～0.2
1	软风	烟能表示风向，树叶略有摇动	0.3～1.5
2	轻风	人面感觉有风，树叶微动	1.6～3.3
3	微风	树叶及小枝摇动不息，旗子展开，高的草摇动不息	3.4～5.4
4	和风	能吹起地面灰尘和纸张,树枝动摇，高的草呈波浪起伏	5.5～7.9
5	清劲风	有叶的小树摇摆，内陆的水面有小波，高的草波浪起伏明显	8.0～10.7
6	强风	大树枝摇动，电线呼呼有声，撑伞困难，高的草不时倾伏于地	10.8～13.8
7	疾风	全树摇动，大树枝弯下来，迎风步行感觉不便	13.9～17.l
8	大风	可折毁小树枝，人迎风前行阻力很大	17.2～20.7
9	烈风	草房遭受破坏，屋瓦被掀起，大树枝可折断。	20.8～24.4
10	狂风	树木可被吹倒，一般建筑物遭破坏	24.5～28.4
11	暴风	大树可被吹倒，一般建筑物遭严重破坏	28.5～32.6
12	飓风	陆上绝少，其摧毁力极大	>32.6
