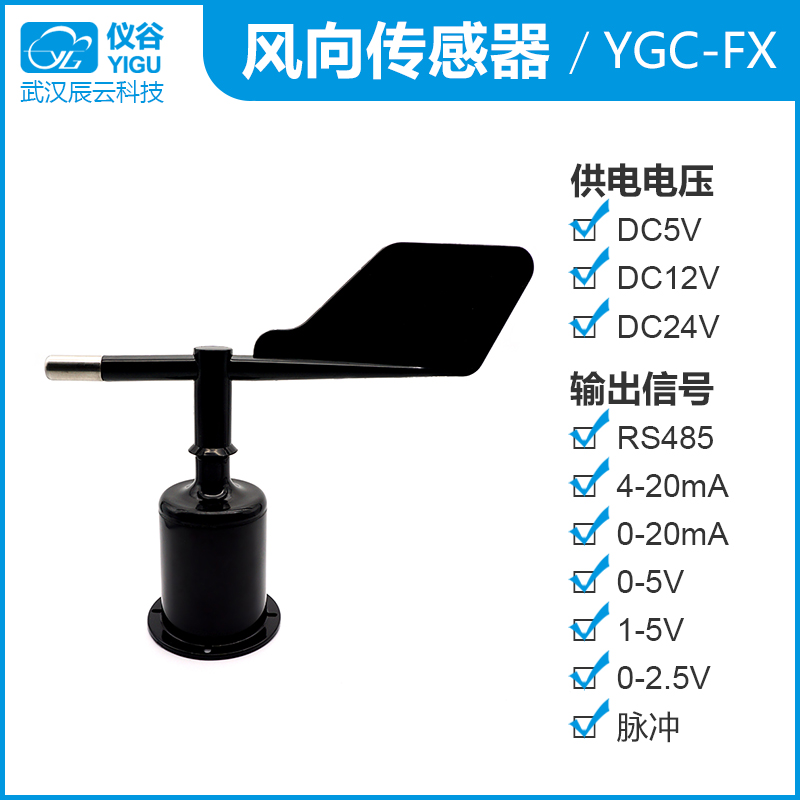

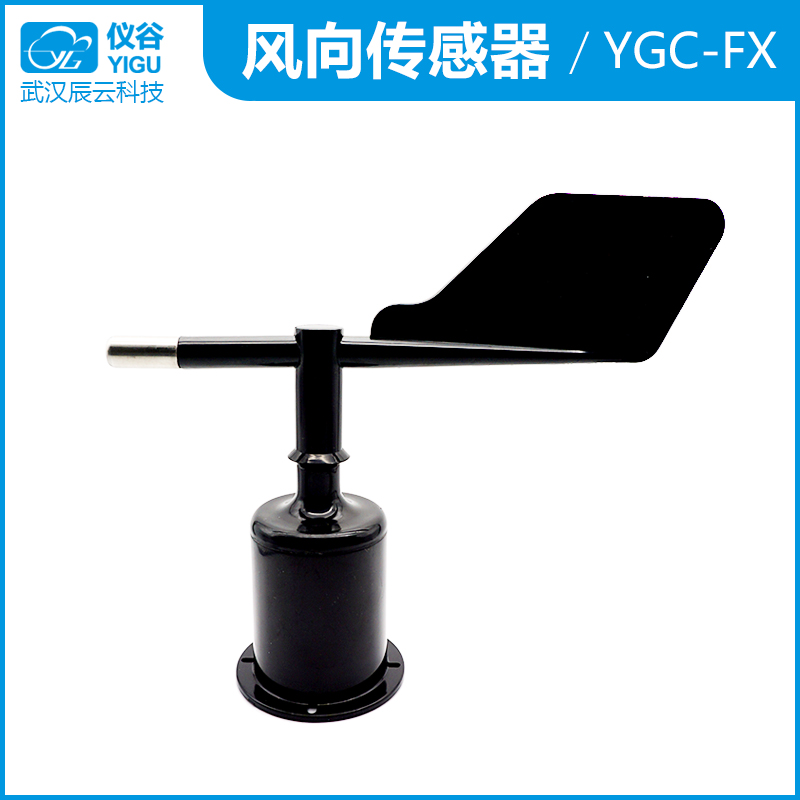

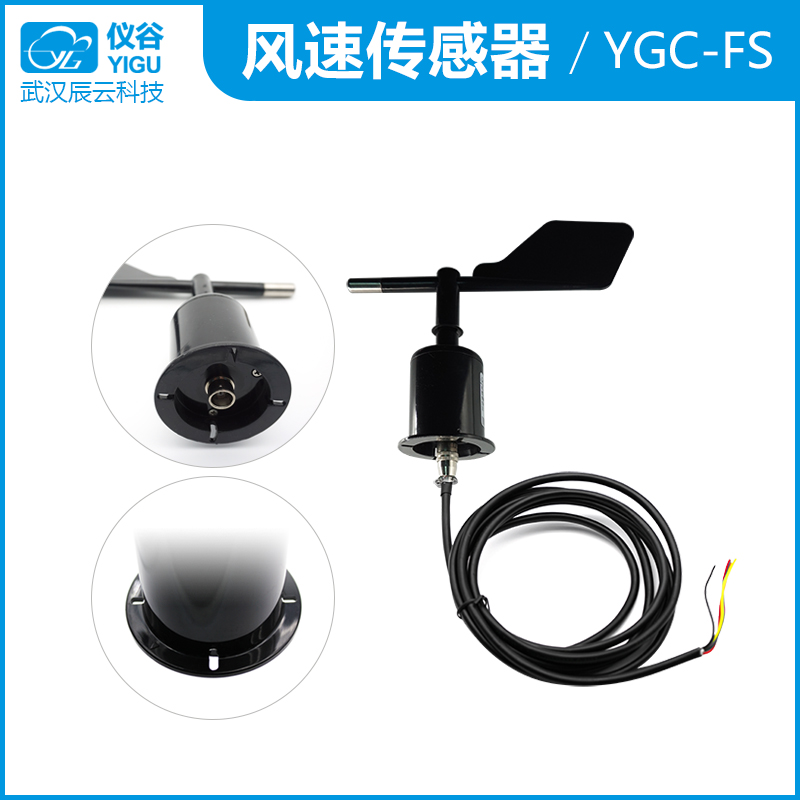

YGC-FX风向传感器

品牌：仪谷
品名：风向传感器
型号：YGC-FX
材质：ABS
重量：210g(不含配件和包装)
防护等级：IP64
供电电压：5V、12V、24
输出信号：RS485、RS232、4-20mA、0-20mA、0-2.5V
0-5V、1-5V

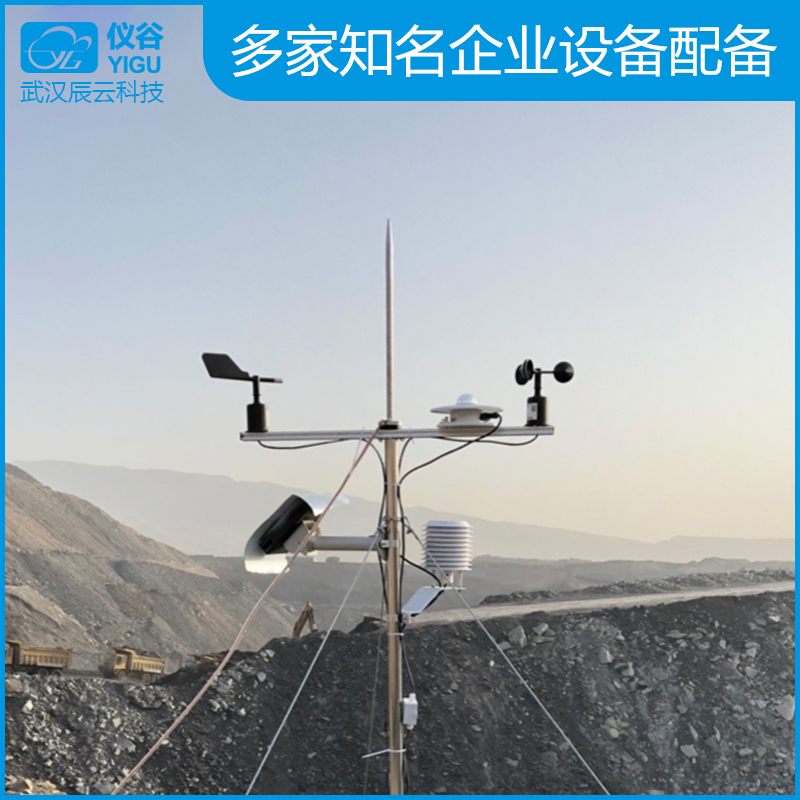

应用范围：广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品介绍

YGC-FX风向传感器内部采用精密角度传感器，并选用低惯性ABS风向标响应风向，动态特性好。该产品具有线性好、精度高、无死点、抗雷击能力强、观测方便、稳定可靠等优点，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

产品介绍

符合WMO世界气象组织规范（CIMO Guide）
灵敏度高：启动风速≤0.3m/s
0-360度显示，无死角。
适用于各种恶劣环境、抗风强度大。

技术参数


YGC-FX风向传感器
基本参数		0-359°全方位
		精度：±3°
		分辨率：1°
供电方式		□ DC 5V □ DC12V □ DC24V
输出信号	电流	□ 4～20mA □ 0～20mA
	电压	□ 0～2.5V □ 0～5V □ 1～5V
	串口	□ RS485（□默认Modbus □ASCII）
		□ RS232（□默认Modbus □ASCII）
线长		□ 标配：2.5米 □ 其他——：
启动风速		≤0.5m/s
最大功耗		0.48W
负载能力		电流型输出阻抗≤250Ω；电压型输出阻抗≥1KΩ；
工作环境		温度-35℃～60℃；湿度≤100%RH无凝露
防护等级		IP64
产品重量		210g
包装重量		550g（含包装和传感器线）
线缆等级		额定电压：300V 80℃

计算公式

电流型		F：表示风向角度值，°； I：传感器输出电流值，mA； F：表示风向角度值，°； V：传感器输出电压值，V；
4-20mA	F=（I-4）/16*360
0-20mA	F=I/20*360
电压型
0-2.5V	F=V/2.5*360
0-5V	F=V/5*360
1-5V	F=（V-1）/4*360

风向传感器角度值与方位对应关系如下图：

接线方法

（1）若传感器配备本公司仪表，直接使用传感器线将传感器与仪表上的相应接口相连即可。
（2）若单独购买传感器，线序分别为：

线颜色	输出信号
线颜色	电压、电流	RS485	RS232
红	电源正	电源正	电源正
黑	电源负	A+	接电脑RX串口2脚
黄	信号	B-	接电脑TX串口3脚
绿		电源负	电源负（接电脑串口5脚）

安装方法

1、确保安装支架与地面保持平行；

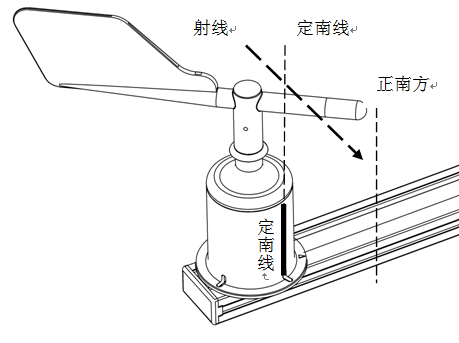

2、接上传感器线以后，如图所示，使用配套紧固件，透过传感器上的安装孔，将传感器固定在安装支架上；
3、风向传感器壳体标签上有一根定南线，安装时传感器轴心与定南线的射线对准南方（可通过配送的指南针定位）；
4、安装过程中请避免拆卸传感器。

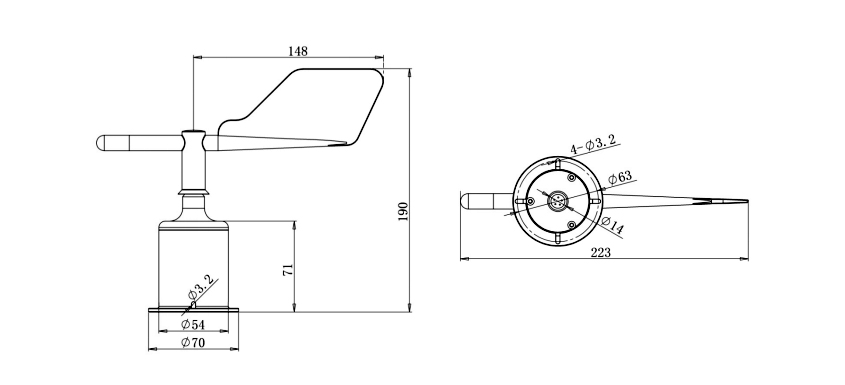

结构尺寸图

风叶面积：4800mm2

回转直径：φ296

主轴直径：φ4

主轴材质：SUS304

主轴结构：双轴承旋转副

数据接口：多芯航插

安装方式：径向端面或轴向圆柱面孔安装

产品选型

型号	供电	输出	说明
YGC-FX			风向传感器
	5V		5V供电
	12V		12V供电
	24V		24V供电
		V	0-5V
		V1	1-5V
		V2	0-2.5V
		A1	4-20mA
		A2	0-20mA
		W1	RS232（默认Modbus协议）ACSII协议可选
		W2	RS485（默认Modbus协议）ACSII协议可选
例如：YGC-FX-5V-V风向传感器5V供电，0-5V输出
