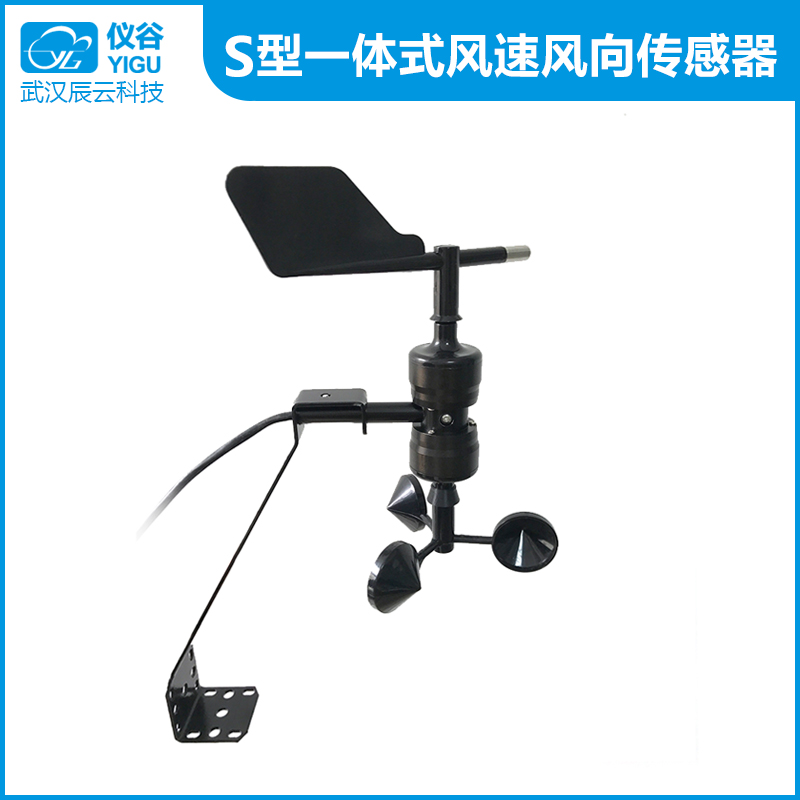

YGC-FSFX-S一体式风速风向传感器

品牌：仪谷
品名：一体风速风向传感器
型号：YGC-FSFX-S
材质：进口ABS工程塑料+铝合金
供电电压：5V、12V、24V
输出信号：RS485、RS232、4-20mA、0-20mA、0-2.5V
0-5V、1-5V、脉冲（只限风速）
防护等级：IP64
应用领域：广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品介绍

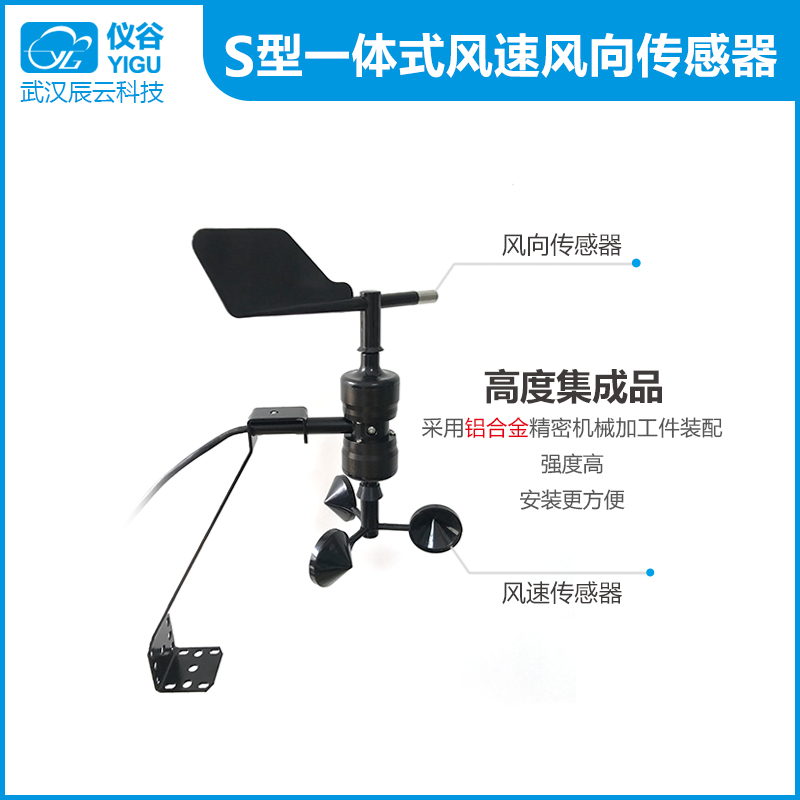

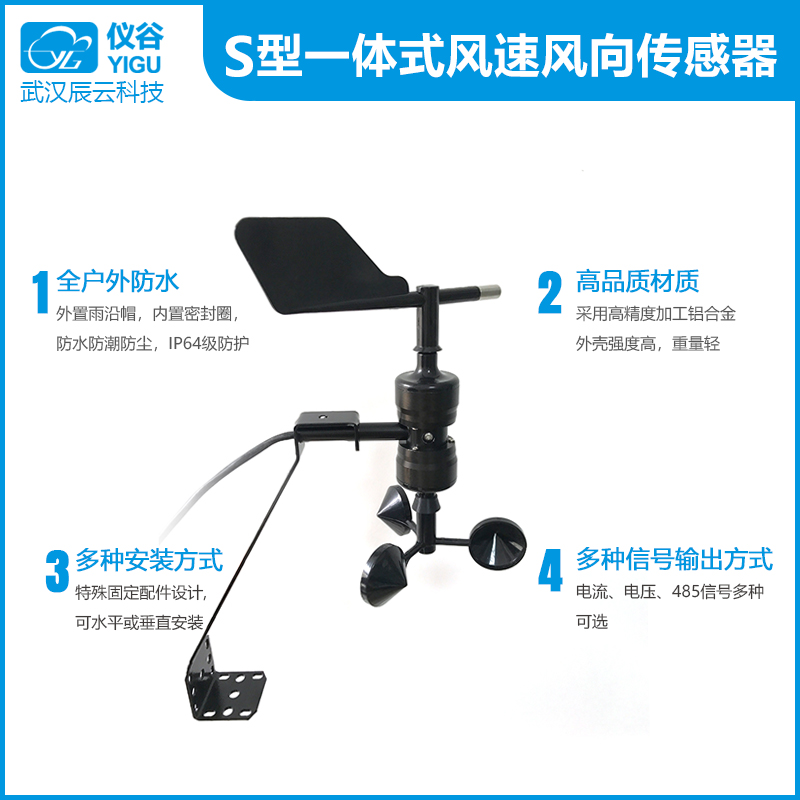

YGC-FSFX-S一体风速风向传感器是风速风向传感器的高度集成品，采用铝合金精密机械加工件装配，强度高，安装更方便。

其中风速部分采用传统三风杯结构，风杯选用进口ABS材料，强度高，启动好；精密信号处理单元可根据用户需求输出各种信号，量程大、线性好、观测方便、稳定可靠。

风向部分是用于测量风的水平风向的专业气象仪器，其内部采用精密角度传感器，并采用低惯性风向标响应风向，当风向发生变化，尾翼转动轴杆带动传感器磁铁，角度传感器感应到磁极方位变化，从而产生变化的电信号输出，线性好、精度高、无死角、观测方便、稳定可靠。

可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

技术参数


YGC-FSFX-S一体风速风向传感器
测量范围	风速	0～45m/s（电流、电压输出）	0～70m/s（脉冲、485、232输出）
	风向	0-359°
供电方式		DC 5V	DC9-30V
输出信号	风速脉冲	□ 脉冲：高5V低0V电平信号（默认NPNR □PNP）
	电流	4～20mA	0～20mA
	电压	0～2.5V	0～5V	1～5V
	串口	RS485（□默认Modbus □ASCII）	RS232（□默认Modbus □ASCII）
线长	标配：2.5米		可加长：
准确度	风速：±(0.3+0.03V)m/s （V代表实时风速值）		风向：±3°
分辨率	风速：0.1m/s		风向：1°
启动风速	≤0.5m/s
最大功耗	0.9W
负载能力	DC12V供电，电流型输出阻抗≤350Ω；DC24V供电，电流型输出阻抗≤900Ω；电压型输出阻抗≥1KΩ；
工作环境	温度-35℃～60℃；湿度≤100%RH无凝露；
防护等级	IP64
产品净重	680g
包装重量	1280g （含包装和传感器线）
线缆等级	额定电压：300V 80℃

计算公式

风速脉冲型		F：表示风速或风向传感器值，m/s或°； M：1秒内的脉冲个数； I：传感器输出电流值，mA； V：传感器输出电压值，V； A：传感器量程宽度（量程上限减下限）； B：传感器量程最低值（量程下限）；例如：风速传感器量程为0-70m/s，则：A=70，B=0；风向量程为0-359°，则A=359，B=0
F=0.5 + 0.101*M
风速、风向电流型
4-20mA	F=（I-4）/16*A+B
0-20mA	F=I/20*A+B
风速、风向电压型
0-2.5V	F=V/2.5*A+B
0-5V	F=V/5*A+B
1-5V	F=（V-1）/4*A+B

结构尺寸图

仪谷YGC-FSFX-S一体式风速风向传感器结构尺寸图

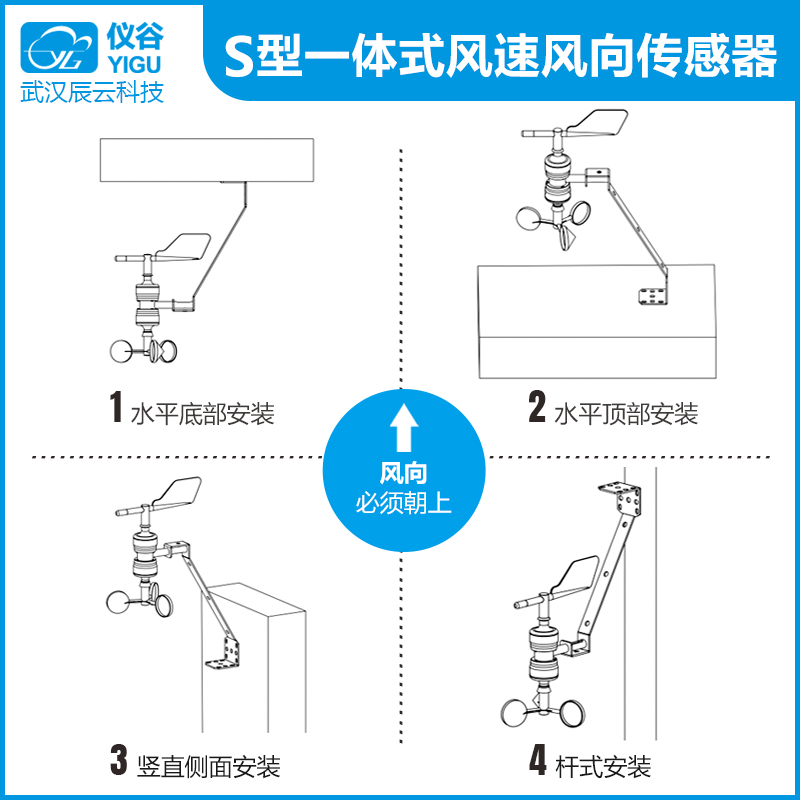

四种安装方式示意图

undefined

关于传感器通讯协议的说明

一、如果您是使用单个传感器接电脑直接读取数据，建议选用公司私有协议，可以以ASCII码直观显示数据（hex发送，非hex接收）；

二、如果您是多传感器互联接PLC、组态或接可编程采集仪，建议选用标准ModBus-RTU协议，hex发送和接收）。

三、如无特殊要求，传感器参数中的设备地址默认为1、波特率=9600、协议为ModBus-RTU。

产品选型

型号	供电	输出	说明
YGC-FSFX-S			S型一体风速风向传感器
	5V		5V供电
	KV		9-30V供电
		V	0-5V
		V1	1-5V
		V2	0-2.5V
		A1	4-20mA
		A2	0-20mA
		W1	RS232（默认Modbus协议）ACSII协议可选
		W2	RS485（默认Modbus协议）ACSII协议可选
		M	风速脉冲（默认NPNR输出， PNP可选）
例如：YGC-FSFX-S-5V-W2，一体式风速风向传感器（S型），5V供电，RS485信号输出

附件

16方位风向图

风力（风速）等级表

等级	名称	陆地地面物体特征	风速(米/秒)
0	无风	静，烟直上	0～0.2
1	软风	烟能表示风向，树叶略有摇动	0.3～1.5
2	轻风	人面感觉有风，树叶微动	1.6～3.3
3	微风	树叶及小枝摇动不息，旗子展开，高的草摇动不息	3.4～5.4
4	和风	能吹起地面灰尘和纸张,树枝动摇，高的草呈波浪起伏	5.5～7.9
5	清劲风	有叶的小树摇摆，内陆的水面有小波，高的草波浪起伏明显	8.0～10.7
6	强风	大树枝摇动，电线呼呼有声，撑伞困难，高的草不时倾伏于地	10.8～13.8
7	疾风	全树摇动，大树枝弯下来，迎风步行感觉不便	13.9～17.l
8	大风	可折毁小树枝，人迎风前行阻力很大	17.2～20.7
9	烈风	草房遭受破坏，屋瓦被掀起，大树枝可折断。	20.8～24.4
10	狂风	树木可被吹倒，一般建筑物遭破坏	24.5～28.4
11	暴风	大树可被吹倒，一般建筑物遭严重破坏	28.5～32.6
12	飓风	陆上绝少，其摧毁力极大	>32.6
