YGC-BG-M壁挂式CO2二氧化碳传感器

品牌：仪谷
品名：壁挂式二氧化碳传感器
型号：YGC-BG-M
材质：ABS工程塑料
防护等级：IP65
重量：160g（含包装和传感器）
颜色：灰色
尺寸：117*86*54mm
应用领域：本产品适用于农业大棚、地下管廊、工业车间、通讯机房，仓库，楼宇以及自控等需要监测的场所等。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品介绍

YGC-BG-M壁挂式CO2二氧化碳传感器，该传感器采用高防护等级外壳，防护等级 IP65，防雨雪且透气性好。产品采用美国进口工业级微处理器芯片、瑞士进口高精度温湿度芯片，确保产品优异的可靠性、高精度和互换性。该传感器通过RS485/RS232输出接口和标准Modbus协议，可以很方便的与其他采集设备连接并获取数据，同时该设备最多还可以输出4路模拟量信号（电流和电压输出）。数字信号输出采用标准Modbus或ASCII协议，支持二次开发，稳定可靠，安装方便。

仪谷YGC-BG-M壁挂式CO2二氧化碳传感器详情

应用领域

本产品适用于农业大棚、地下管廊、工业车间、通讯机房，仓库，楼宇以及自控等需要监测的场所等。

仪谷YGC-BG-M壁挂式CO2二氧化碳传感器详情

产品特点

● 选用优质温湿度探头和变送器壳体、防水防尘，无惧凝露，达到IP65防护等级。

● 核心部件均采用进口芯片，精度高、稳定性好。

● 通讯部分采用专用的485电路，通信稳定。

● 电路采用模块化设计、体积小、重量轻。

● 支持宽电压范围供电，多种信号输出方式可选，安装方便。

仪谷YGC-BG-M壁挂式CO2二氧化碳传感器详情

要素选项及技术参数


测量要素	量程	准确度	分辨率	功耗
□ CO2	0~5000ppm	±(50ppm+5%)	1ppm	85mW
供电方式	□ DC5V □ DC9-30V □ 其他
输出形式	□ 4-20mA □ 0-20mA □ 0-5V □ 0-10V □ 0-2.5V □ 1-5V
	□ RS485（□默认Modbus □ASCII） □ RS232（□默认Modbus □ASCII）
线长	□ 标配：2米 □ 其他
负载能力	500欧姆（12V供电）
防护等级	IP65
工作环境	-40℃~+75℃;
产品重量	160g

仪谷YGC-BG-M壁挂式CO2二氧化碳传感器详情

计算公式

电流型
4-20mA	公式：Sensor_Value=(I-4)/16*Range+Sen_lower
0-20mA	公式：Sensor_ Value =I/20*Range+Sen_lower
电压型
0-2.5V	公式：Sensor_ Value =V/2.5*Range+Sen_lower
0-5V	公式：Sensor_ Value =V/5*Range+Sen_lower
0-10V	公式：Sensor_ Value =V/10*Range+Sen_lower
1-5V	公式：Sensor_ Value =（V-1）/4*Range+Sen_lower

注：表格中的Sensor_ Value为传感器的值，I、V为信号线上检测到的电流、电压值。

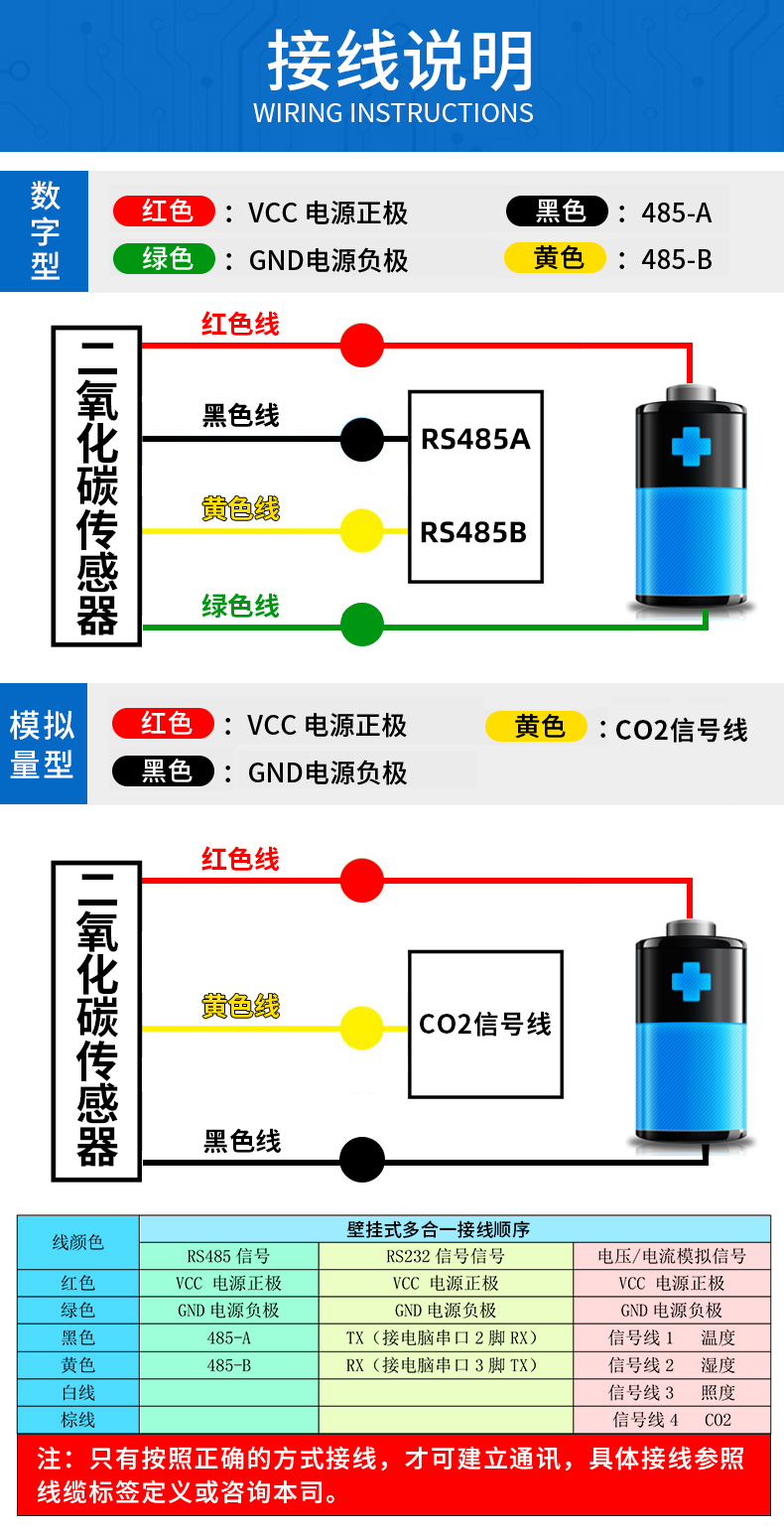

接线方法

仪谷YGC-BG-M壁挂式二氧化碳传感器接线说明

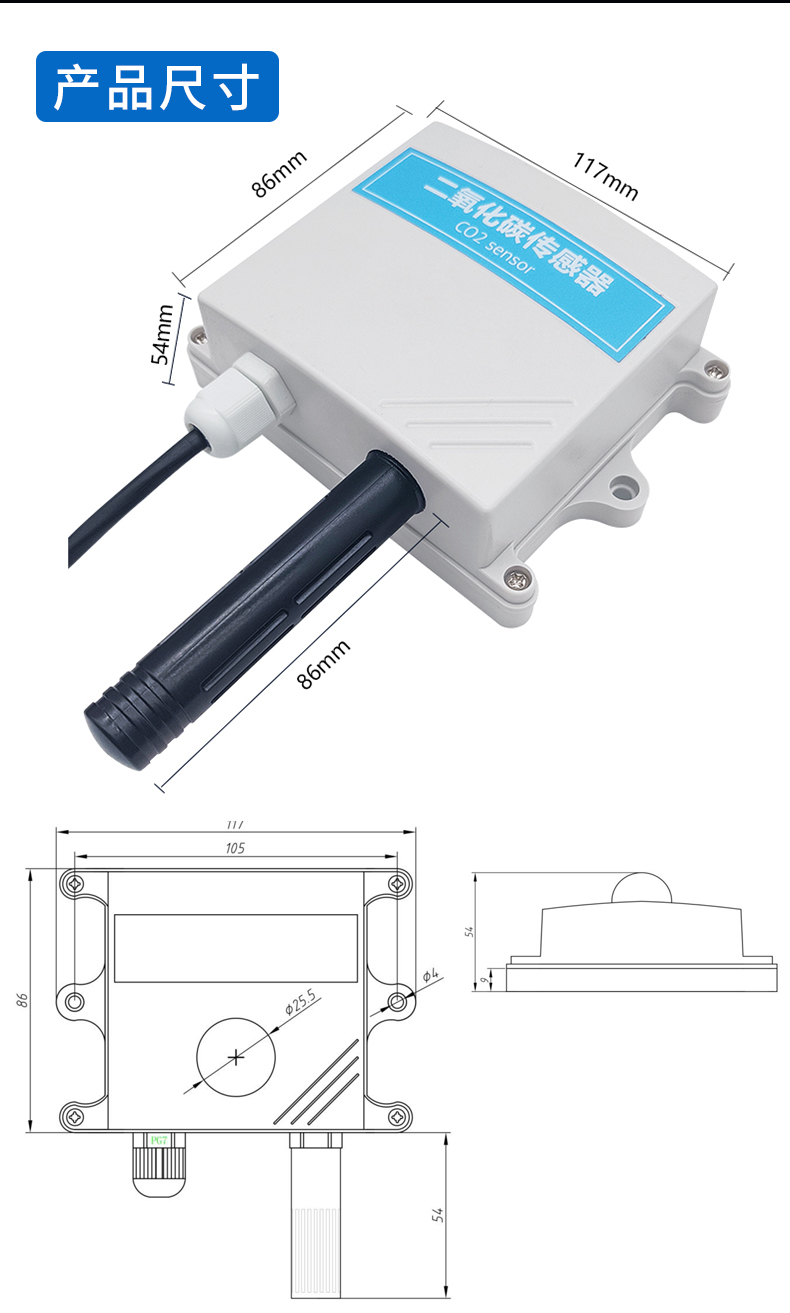

产品尺寸图

仪谷YGC-BG-M壁挂式二氧化碳传感器产品尺寸图

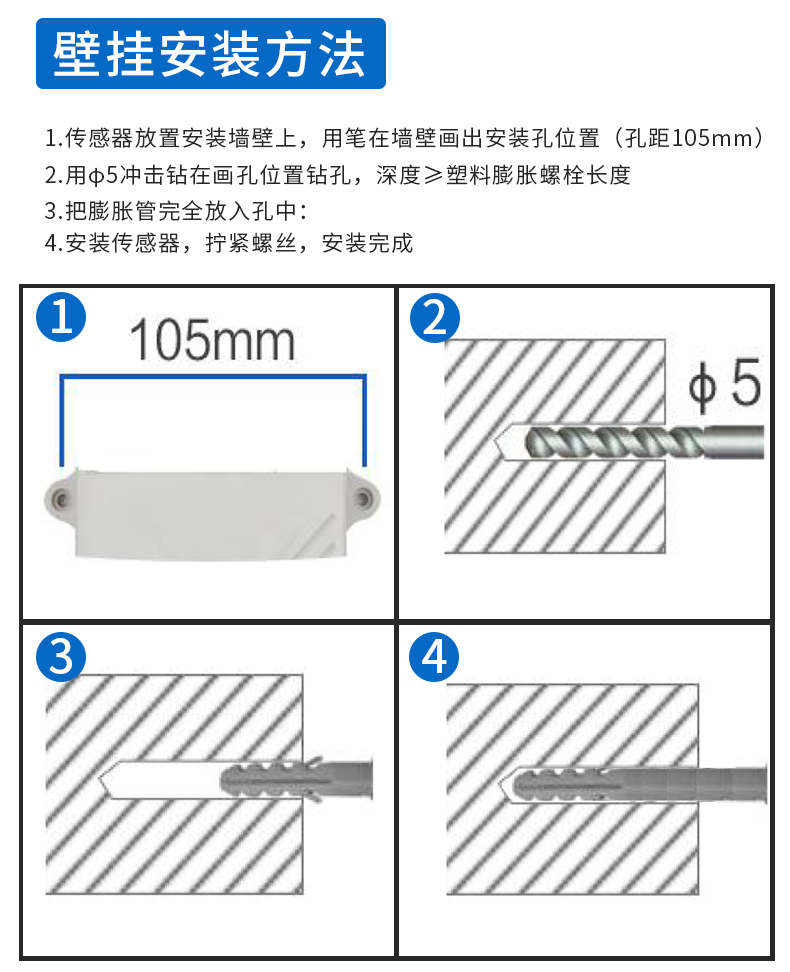

安装方法

产品选型

型号	供电	输出	说明
YGC-BG-M			壁挂式多合一传感器
	5V		5V供电
	KV		9-30V供电
		W1	RS232（默认Modbus协议）ACSII协议可选
		W2	RS485（默认Modbus协议）ACSII协议可选
		A1	4-20mA
		A2	0-20mA
		V	0-5V
		V10	0-10V
		V1	1-5V
		V2	0-2.5V
例如：YGC-BG-M-5V-W2 ；壁挂式多合一传感器，5V供电，RS485输出（默认Modbus-RTU），内置传感器种类以实物标签为准。
